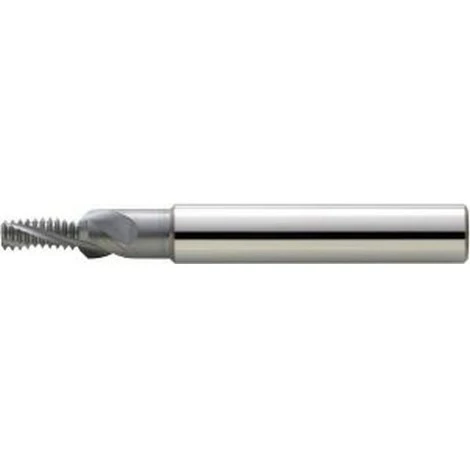

JBO Fraise à Fileter GFS En Carbure Monobloc, Arrosage Central, 2 X D, Fini Brillant, Filetage : M5, Pas 0,80 Mm, Lames De L1 10,8 Mm

Caractéristiques

• Longueur: 36
• Sens de rotation: Droite
• Filetage: M5
• Norme de fabrication: DIN 13
• Caractéristiques: Trou débouchant, Trou borgne

Fraise à fileter GFS en carbure monobloc, pour filetage intérieur, arrosage central, 2 x d, fini brillant Filetage : M5, Pas 0,80 mm, Longueur des lames l1 10,8 mm, Longueur totale l2 : 54 mm, Ø de la queue d2 : 6 mm, Longueur de la queue 36 mm, Nombre de rainures : 3 – Filetage métrique ISO – Carbure monobloc UF – Queue cylindrique, 6535-HA – Spirale à droite 27° – Chanfrein 45° – Trou débouchant et trou borgne Variante 1 Etapes du processus : 1 L’outil est amené en position de départ, centré au-dessus de l’alésage 2 Début de la taille du filet avec un tour d’entrée de 180° 3 Fin de l’opération de fraisage avec un tour de sortie de 180° 4 Retour à la position de départ et fin de l’opération d’usinage Remarque : fabrication de filetages très précis selon la variante 1 avec un tour d’entrée et de sortie de 180°. La conformité dimensionnelle des filetages est influençable. Pour filetage métrique à pas fin ISO DIN 13.
